Kabeltester im Wandel: Was moderne Geräte heute leisten

Kabeltester unterscheiden sich deutlich in ihrem Funktionsumfang. Zur Orientierung lassen sich drei Stufen unterscheiden. Dabei handelt es sich nicht um normativ definierte Geräteklassen, sondern um eine redaktionelle Einordnung anhand der jeweiligen Funktionen.
Innerhalb jeder dieser Stufen lassen sich wiederum verschiedene Gerätegenerationen betrachten. Während die Stufe beschreibt, welche Prüf- und Messfunktionen ein Kabeltester bietet, steht die Generation dafür, wie diese Funktionen technisch umgesetzt und die Ergebnisse dargestellt oder weiterverarbeitet werden.

Stufe 1: Verdrahtung prüfen
Hier steht die grundlegende Prüfung der Verkabelung im Mittelpunkt.

Stufe 2: Fehler eingrenzen und Ergebnisse weiterverarbeiten
Zur Verdrahtungsprüfung kommen Funktionen wie Längenmessung hinzu. Moderne Geräte können darüber hinaus Messergebnisse digital dokumentieren und weiterverarbeiten.

Stufe 3: Verkabelung und PoE weitergehend analysieren
Verdrahtungs- und Längenmessung werden um PoE-Prüfung und weitergehende Analysefunktionen ergänzt.

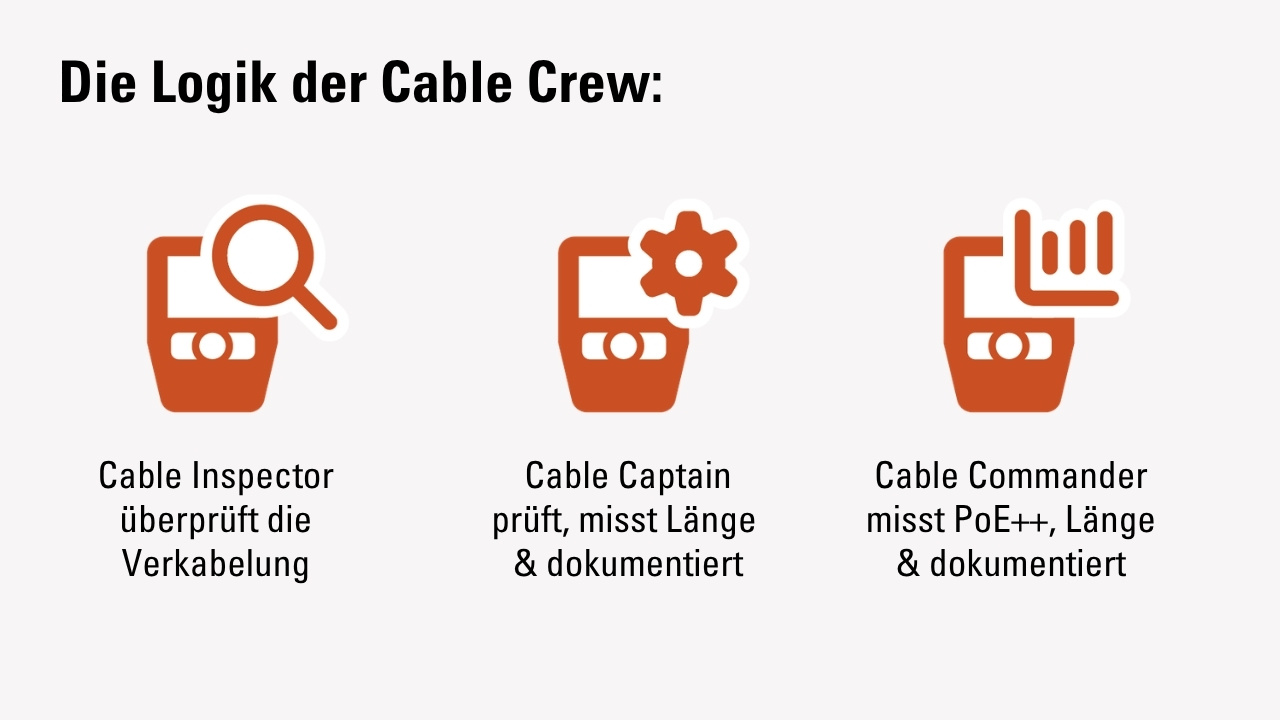

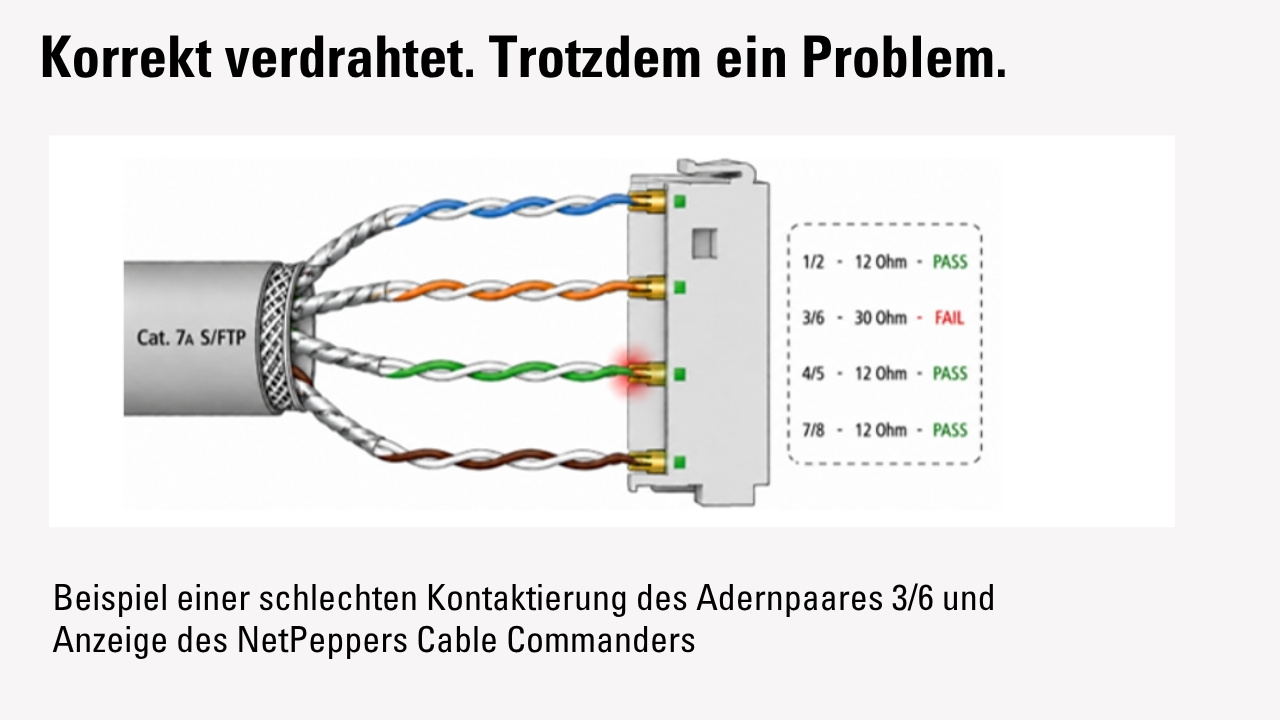

Die Cable Crew von NetPeppers deckt diese unterschiedlichen Anforderungen mit drei Geräten ab: Cable Inspector, Cable Captain und Cable Commander. Das Spektrum reicht von der grundlegenden Verdrahtungsprüfung über Längenmessung und digitale Dokumentation bis zur PoE-Prüfung und Analyse von Widerstandsverhältnissen. Cable Captain und Cable Commander lassen sich zudem über die App NP Connect in digitale Mess- und Dokumentationsprozesse einbinden.


Mit wachsendem Funktionsumfang steigt in der Regel auch das Preisniveau. Klassische Wiremapper sind bereits im Einstiegssegment bis etwa 80 Euro erhältlich. Tester mit Längenmessung können einige hundert Euro kosten. Bei Geräten mit erweiterten Funktionen wie PoE- und zusätzlichen Netzwerktests reicht das Preissegment bis etwa 1.000 Euro.

Die Cable Crew setzt hier mit einem vergleichsweise niedrigen Preisniveau bei gleichzeitig breitem Funktionsumfang an. Selbst der Cable Commander bleibt mit seiner unverbindlichen Preisempfehlung deutlich unter der Marke von 1.000 Euro.

Stufe 1: Vom LED-Wiremapper zum grafischen Verdrahtungsplan

Die grundlegende Aufgabe eines Wiremappers ist die Prüfung der acht Adern eines Twisted-Pair-Ethernet-Kabels. Dabei werden beispielsweise Unterbrechungen, Vertauschungen oder Kurzschlüsse erkannt.

Deutliche Unterschiede gibt es bei der Darstellung und Erkennung der Fehler.

LED und LCD im Vergleich: Unterschiede bei der Fehlererkennung

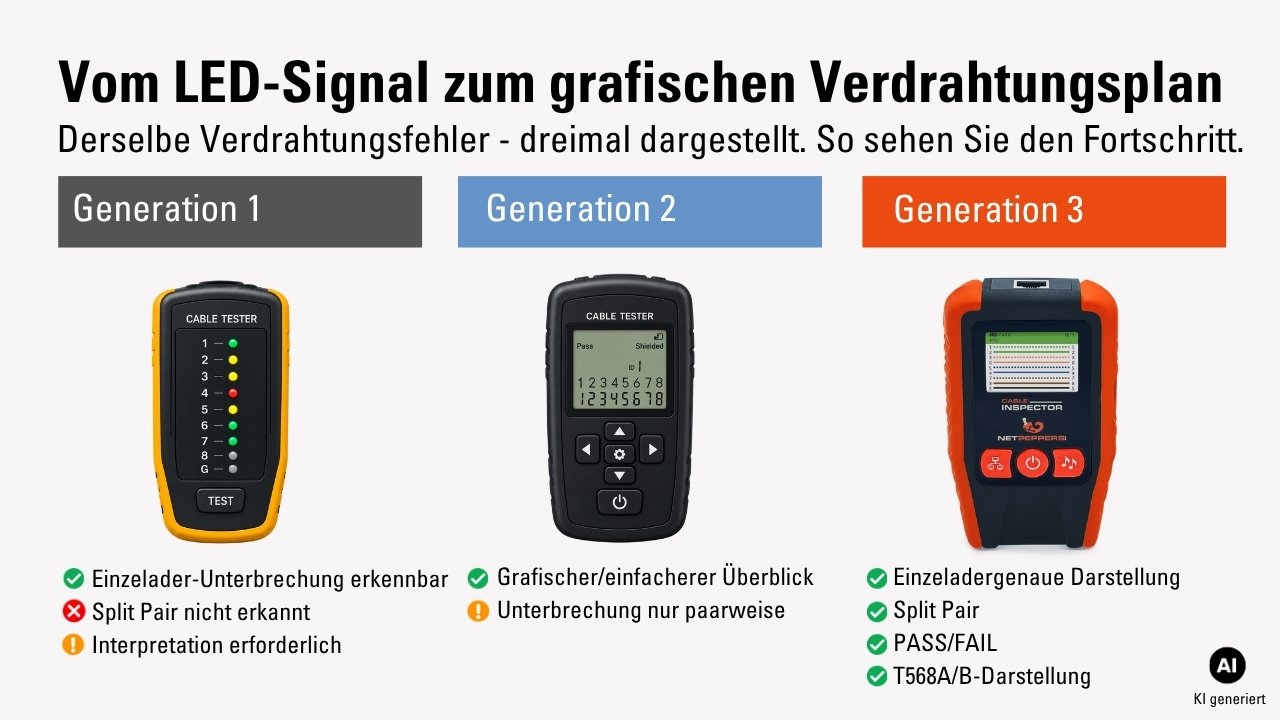

Bei klassischen LED-Testern der Generation 1 wird der Verdrahtungsplan über sequenziell aufleuchtende LEDs dargestellt. Der Anwender muss die LED-Folge interpretieren und den einzelnen Adern zuordnen. Bei komplexeren Verdrahtungsfehlern kann diese Darstellung schnell unübersichtlich werden.

Ein Split Pair bleibt bei klassischen LED-Testern unentdeckt. Die Verdrahtung kann auf den ersten Blick korrekt erscheinen, obwohl die Adern nicht den vorgesehenen Paaren zugeordnet sind. Die Strecke kann dadurch trotz augenscheinlich korrekter Anzeige Übertragungsprobleme aufweisen.

Gegenüber Schwarz-Weiß-LCD-Testern haben LED-Tester jedoch einen Vorteil bei der Fehlerlokalisierung: Die Unterbrechung einer einzelnen Ader innerhalb eines Paares lässt sich bestimmen.

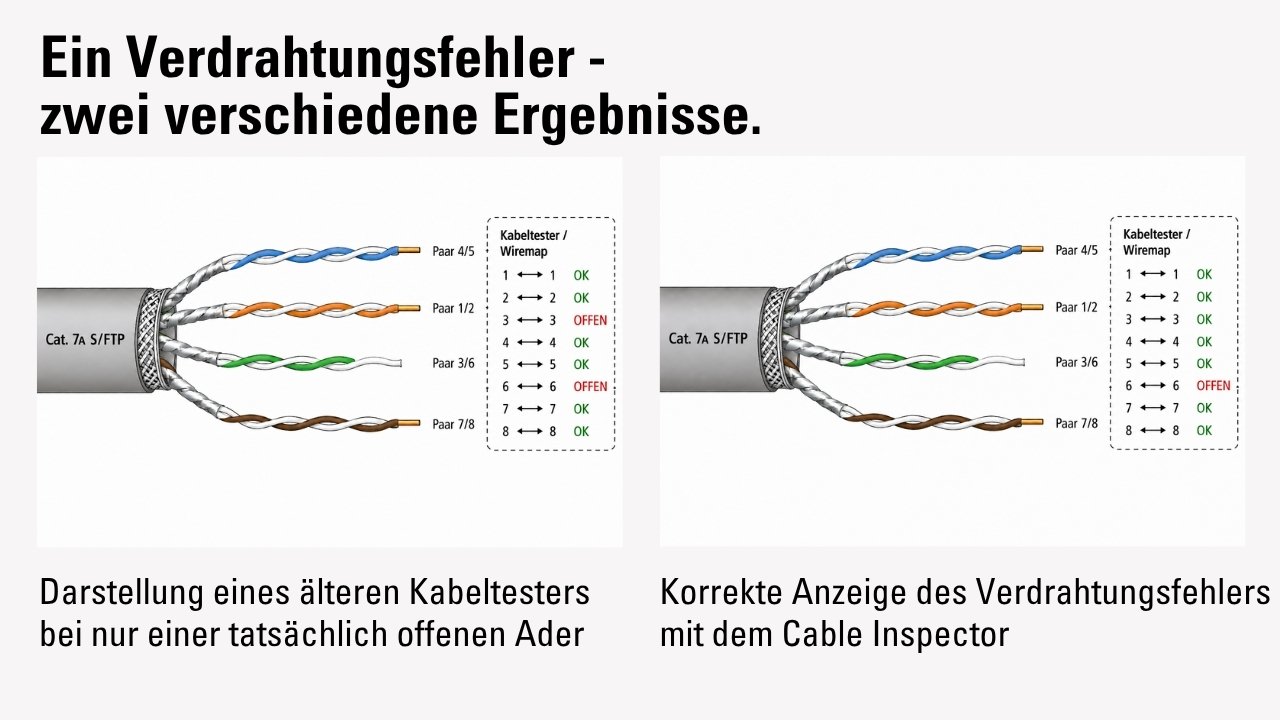

Bei Verdrahtungstestern mit Schwarz-Weiß-LCD-Display der Generation 2 erleichtert die grafische Anzeige die visuelle Zuordnung des Verdrahtungsplans. Die Einzelader-Genauigkeit der LED-Tester ist jedoch nicht gegeben. Ist nur eine Ader unterbrochen, wird die Unterbrechung für das gesamte Adernpaar angezeigt. Die tatsächlich betroffene Ader lässt sich dadurch nicht direkt bestimmen, was die Fehlerlokalisierung aufwendiger macht.


Cable Inspector: grafisch, farbig und einzeladergenau

Der Cable Inspector (Generation 3) verbindet eine grafische Darstellung mit einer einzeladergenauen Fehleranzeige.

Der Verdrahtungsplan wird entsprechend dem T568A- beziehungsweise T568B-Auflegeschema grafisch und farbig dargestellt. Das Gerät erkennt Split Pairs, Kurzschlüsse und Unterbrechungen und zeigt das Ergebnis mit PASS/FAIL an.

Auch die Unterbrechung einer einzelnen Ader kann grafisch dargestellt werden. Der Anwender muss damit keine LED- oder Zahlenfolge mehr gedanklich in einen Verdrahtungsplan übersetzen. Komplexere Fehler mit mehreren Vertauschungen oder offenen Adern lassen sich leichter nachvollziehen.

Der Unterschied liegt damit nicht allein im Farbdisplay, sondern vor allem darin, wie eindeutig und detailliert der Verdrahtungsfehler dargestellt wird.


Traditionell zeichnen sich Tester in diesem Segment bei Preisen bis zu einigen hundert Euro vor allem durch die Längenmessung des Kabels aus. Typisch für Geräte der Generation 2 sind die Anzeige der Längen einzelner Adernpaare sowie die Unterstützung weiterer Verkabelungssysteme wie Koaxialkabel oder RJ11/12-Telefonverkabelungen.

Der Cable Captain gehört zur Generation 3 dieser Funktionsstufe. Er unterstützt ebenfalls die Längenmessung sowie verschiedene Verkabelungssysteme. Der wesentliche Entwicklungsschritt liegt jedoch in der digitalen Dokumentation und Weiterverarbeitung der Messergebnisse über die App NP Connect.

Vom Messergebnis zur Projektdokumentation

Bei hochpreisigeren Qualifizierern und Zertifizierern gehört die Dokumentation von Messergebnissen zum Funktionsumfang. Im Segment günstiger Kabeltester ist diese Möglichkeit dagegen weniger verbreitet.

Beim Cable Captain wird dafür die NP Connect App eingesetzt. Damit stehen Funktionen zur digitalen Dokumentation auch für den Kabeltester der Generation 3 innerhalb der Stufe 2 zur Verfügung.


So entsteht ein durchgängiger Ablauf:

Projekt vorbereiten → Kabel testen → Ergebnis erfassen → speichern und synchronisieren → Bericht erstellen

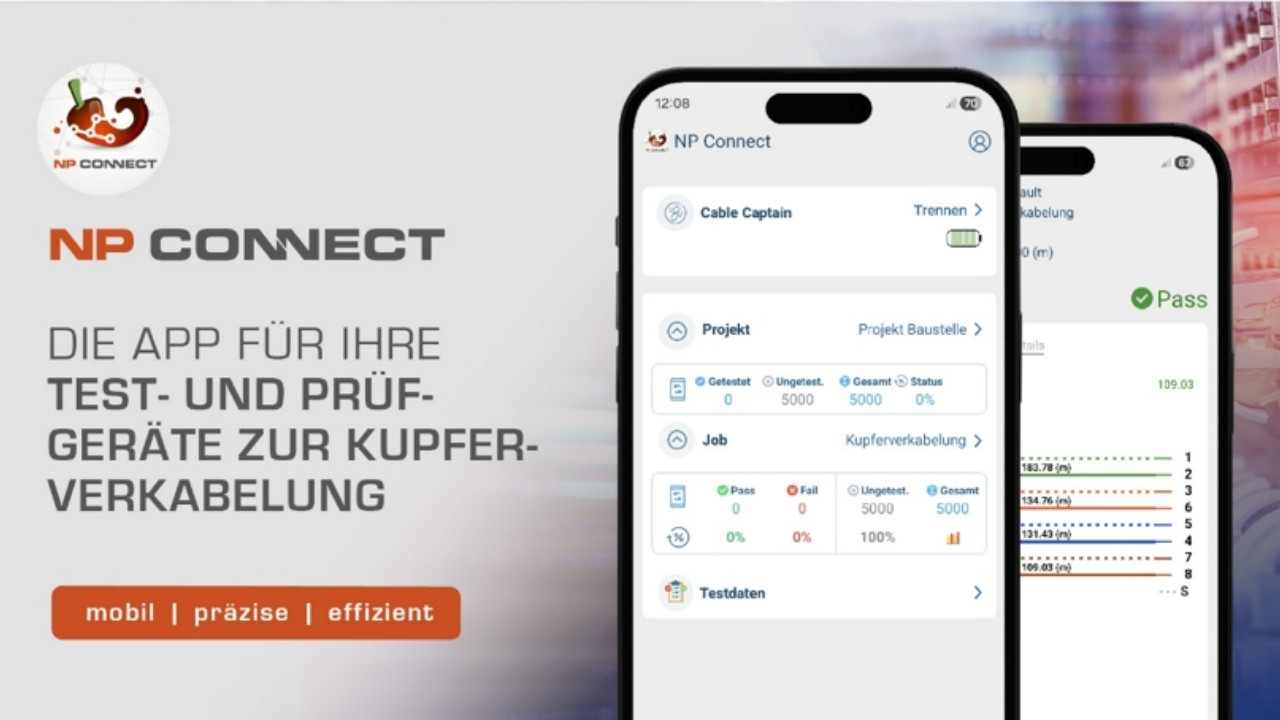

NP Connect unterstützt außerdem eine cloudbasierte Benutzerverwaltung mit individueller Rollen- und Rechtevergabe. Messergebnisse können zentral gespeichert und mit Google Drive oder Microsoft OneDrive synchronisiert werden. PDF-Berichte lassen sich erstellen und teilen. Für den Cable Captain stehen außerdem PDF- und CSV-Reports zur Verfügung. Firmware-Updates können „Over the Air“ installiert werden.

Der entscheidende Unterschied zwischen den Generationen liegt damit nicht allein in einzelnen zusätzlichen Funktionen. Während Generation 2 vor allem zusätzliche Messinformationen wie die Kabellänge liefert, erweitert Generation 3 den Kabeltest um die digitale Dokumentation und Weiterverarbeitung der Messergebnisse.


Die grundlegende Aufgabe bleibt: Eine installierte Kupferverkabelung muss geprüft und mögliche Fehler müssen erkannt werden. Verändert hat sich, wie detailliert diese Prüfung erfolgen kann und wie mit den Ergebnissen anschließend weitergearbeitet wird.

Moderne Kabeltester können Verdrahtungsfehler grafisch und einzeladergenau darstellen. Je nach Funktionsstufe kommen Längenmessung, PoE-Prüfung und Widerstandsmessungen hinzu. Gleichzeitig lassen sich Messergebnisse digital Projekten zuordnen, speichern, synchronisieren und dokumentieren.

Die Entwicklung betrifft damit zwei Ebenen: die Tiefe der Analyse und die Weiterverarbeitung der Messergebnisse.

Die entscheidende Frage lautet deshalb nicht: Welcher Kabeltester kann am meisten?

Sondern: Welche Informationen brauche ich für meine Installation und was muss anschließend mit den Ergebnissen passieren?

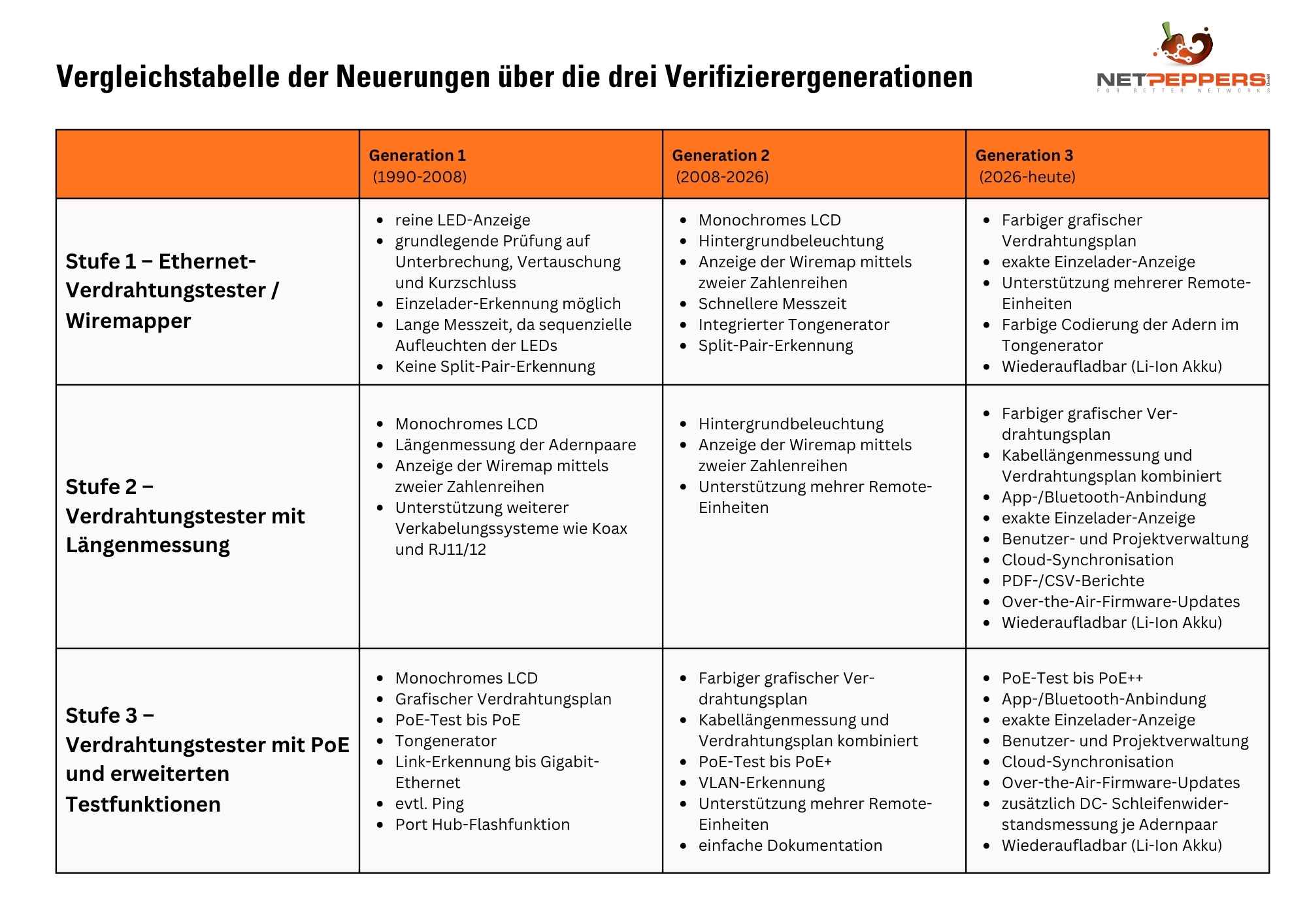

Wie haben sich Kabeltester in den vergangenen Jahrzehnten weiterentwickelt? Von der einfachen LED-Anzeige bis zum grafischen Verdrahtungsplan mit erweiterten Mess- und Dokumentationsfunktionen. Unsere Vergleichstabelle zeigt die wichtigsten Neuerungen der drei Gerätegenerationen auf einen Blick. Hier können Sie die Liste downloaden.
