NP-Connect App
Die Schaltzentrale des Messtechnikers und modernste Lösung am Markt. Durch rollenbasierte Konfiguration der Rechte, können die Projekte vordefiniert und dem Installateur angezeigt werden.
Smarte App Verbindung
NP-Connect App bietet eine Fülle von Funktionen: Ergebnisspeicherung, wählbare Label-Schemata, PDF-Berichtserstellung, Benutzerverwaltung und vieles mehr.
Fehlerortung, wissen wo es hakt
Unterbrechungen können mithilfe der paarweisen Längenmessung genau geortet werden.
Features
- UMFASSENDE KABELPRÜFUNG
Testet Datendosen und Steckverbindungen auf Leitungsunterbrechungen, Kurzschlüsse, Fehlverdrahtungen, Split Pairs und mehr
- FEHLERORTUNG
Unterbrechungen können mithilfe der paarweisen Längenmessung genau geortet werden.

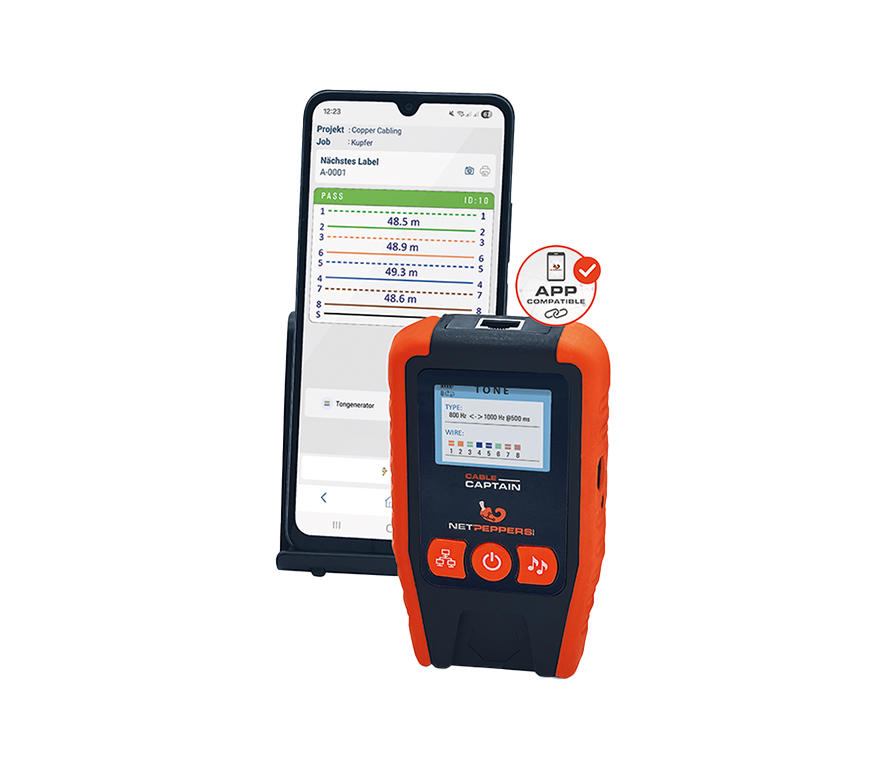

- SMARTE App
Das Gerät kann über die NP-Connect App auf dem Smartphone live gesteuert werden. Ergebnisspeicherung, wählbare Label-Schemata, PDF-Berichtserstellung, Benutzerverwaltung und vieles mehr.
- KABELORTUNG (optional)
Mit einer extra Tonsonde (z.B. NP-LAN-CTR50 separat erhältlich) können nicht zugeordnete oder unbeschriftete Kabel schnell und effizient lokalisiert werden

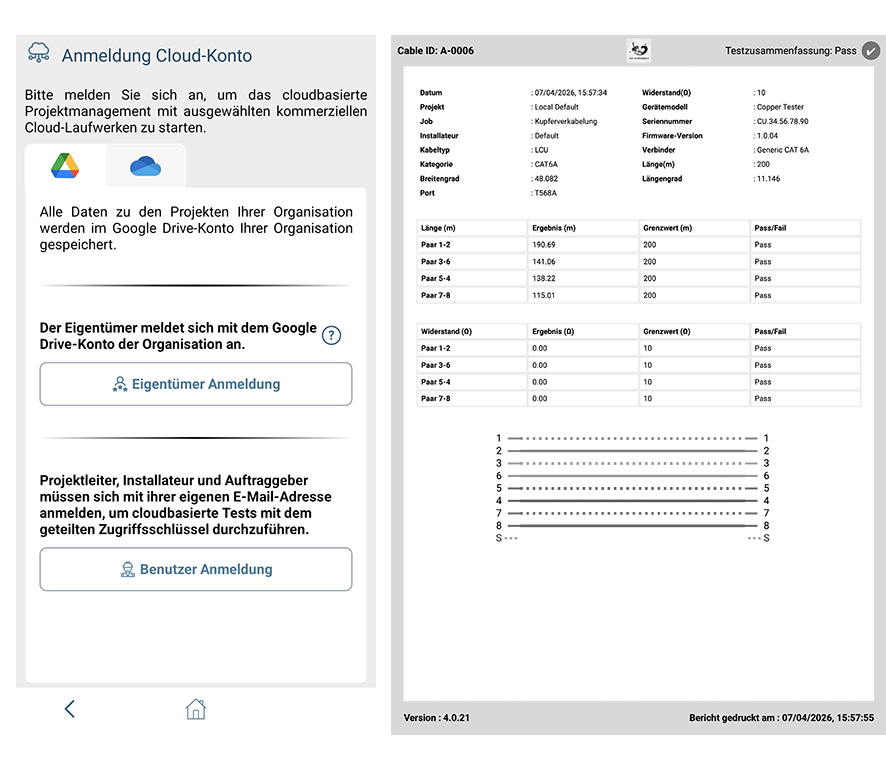

Speichern & Teilen der Messergebnisse
Nie zuvor war das Verwalten und Teilen Ihrer Ergebnisse so einfach. Suchen Sie aus verschiedenen Cloud-Anbietern wie Google Drive oder MS OneDrive den passenden aus.
Die Ergebnisse werden direkt mit der Cloud synchronisiert. Der Verlust der Testdaten wird so unmöglich gemacht. Teilen Sie die Messdaten oder PDF-Berichte direkt per Mail, Messenger-Diensten etc. Der Konnektivität sind keine Grenzen gesetzt!

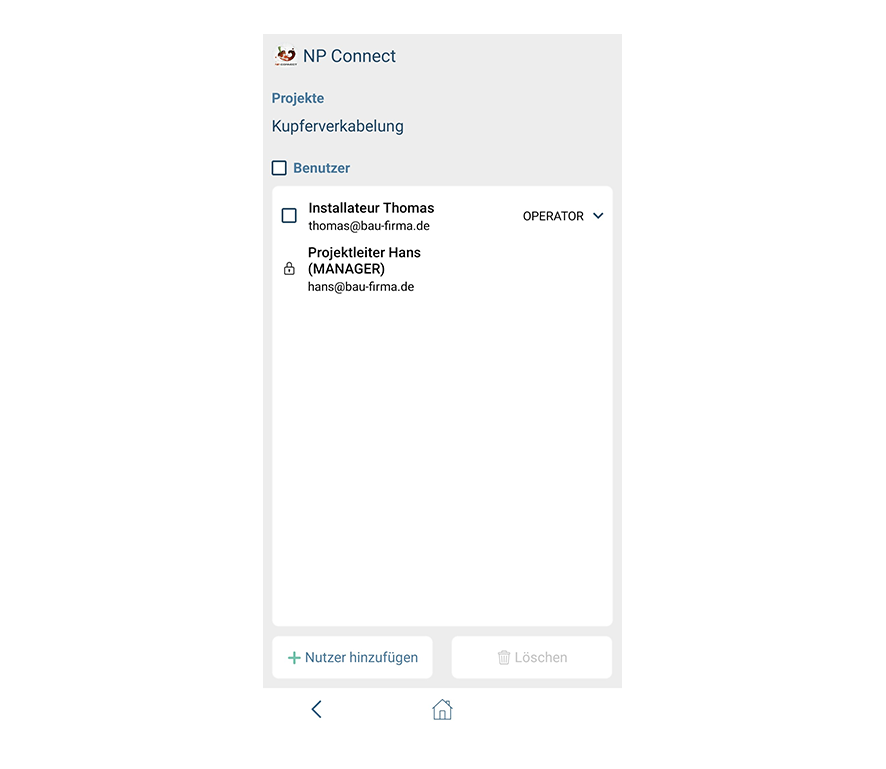

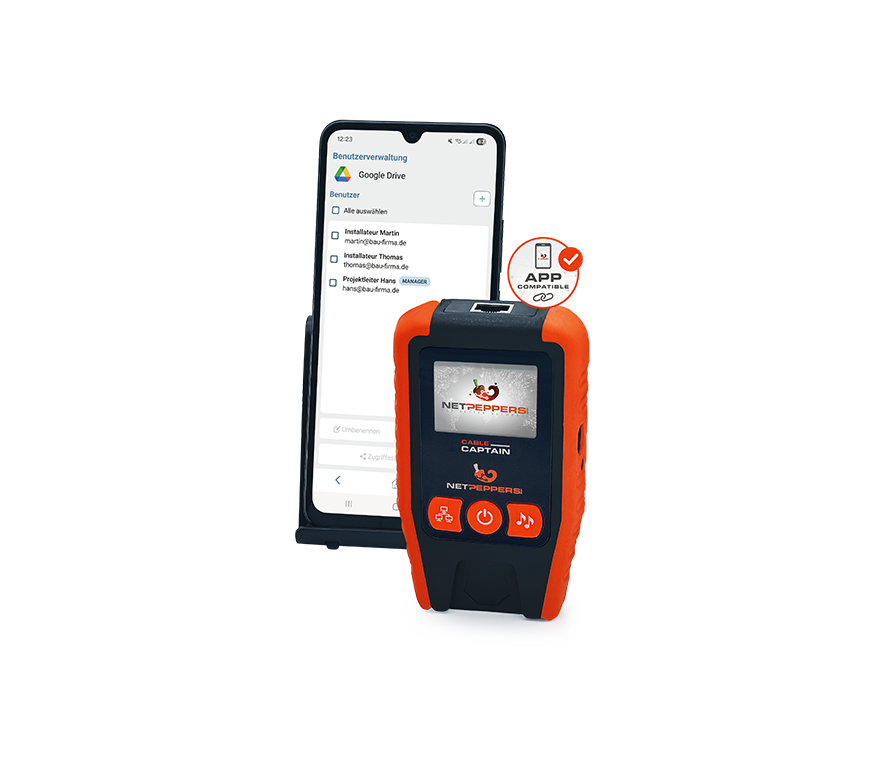

Benutzerverwaltung & Rechtevergabe
Das ausgeklügelte, Cloud-basierte System der NP-Connect App ermöglicht es, Nutzern wie Projektleitern, Installateuren oder Auftraggebern eigene Rechte zu vergeben. So hat der Projektleiter alles im Blick und definiert die Messeinstellungen.
Der Installateur übernimmt diese und führt die Messungen problemlos durch.

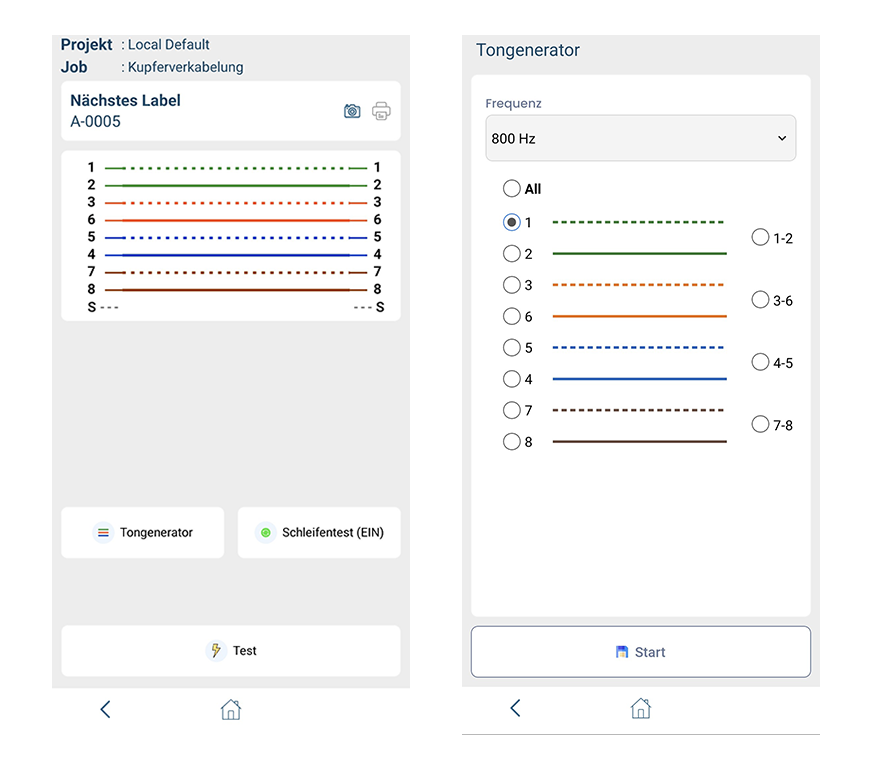

App Steuerung
Die NP-Connect App ist die Schaltzentrale des Messtechnikers und modernste Lösung am Markt. Sie ist nicht nur für die NetPeppers Kupfertester sondern auch für die SpicyONE LWL-Tier1 Zertifizierer nutzbar.
Die NP-Connect App ist kostenlos für Android wie iOS verfügbar.
| Cable Captain | Verdrahtungstest |
|---|---|
| Verdrahtungsplan | Grafisch und in Farbe |
| PASS / FAIL Anzeige | JA |
| Unterstützte Kabelfehler | Vertauschung, Kurzschluss, Unterbrechung, Split Pair |
| Anzeige Farbschema | TIA 568 A/B (umschaltbar) |
| Dauertest (Loop) | JA (umschaltbar) |
| Genauigkeit | Einzelader-Fehlererkennung |
| Längenmessung max. Länge | bis 200 m, +/- 5% Messgenauigkeit , kapazitiv |
| Unterstützte Stecksysteme (durch Adaption) | RJ45, RJ11, RJ12, Koaxial F, Koaxial BNC, M12 D-coded, M12 X-coded, Zweidrahtleitungen, Vierdrahtleitungen |
| Cable Captain | Tongenerator |
|---|---|
| Funktionsart | Analog |
| Tonfrequenzen |
800 Hz, 1000 Hz, 1200 Hz, 1400 Hz, 1500 Hz, 800 Hz und 1000 Hz Wechsel, 1000 Hz und 1500 Hz Wechsel |
| Anzeige Farbschema | TIA 568 A/B (umschaltbar) |
| Auswahl Adern | Einzeladern 1-8, Paare 1-4, alle Adern 1-8 |
| Cable Captain | NP Connect App |
|---|---|
| Gerätebedienung in Echtzeit | JA |
| Ergebnisspeicherung | JA |
| Berichterstellung | PDF / CSV Format |
| Cloud Speicherung | Microsoft OneDrive, Google Drive |
| Benutzer-/Projektmanagement | JA |
| Konnektivität | Bluetooth v. 4.2 oder höher |
| Kompatible iOS -Version | iOS 13 oder höher |
| Kompatible Android-Version | Android 11 oder höher |
| Cable Captain | Sicherheit |
|---|---|
| Spannungswarnung | JA |
| Anzeige Spannung | Paarweise in 0,1 V-Schritten |
| Spannungssicherheit | 60 V AC/DC |
| Schockresistenz | 2 m |
| Vibrationsresistenz | Zufällig, 2g, 5-500 Hz |
| Max. Betriebshöhe | 4.000 m (13.123 ft) |
| Sicherheitsstandards | IEC 61010-1 3. Ausgabe |
| ESD-Schutz | 2 kV |
| EMV-Konformität | EN 61326-1 |
| Cable Captain | Sonstiges |
|---|---|
| Display | 2“ Farb-LCD mit Hintergrundbeleuchtung |
| Akku | 2600 mAh 3,7V Li-Ion Akkumulator |
| Akkulaufzeit | 96 Std. typisch |
| Ladezeit (bis 100%) | 2 Std. |
| Ladeport | 5V/ 1A, USB-C |
| Bluetooth Standard | 5.4 |
| Maße (L x B x H) | 126 x 74 x 35 mm |
| Gewicht | 197 g (inkl. Akku) |
| Betriebstemperatur | 1°C bis 45°C |
| Lagertemperatur | -15°C bis +85°C |
| Lieferumfang |
NP-LAN-CAP 1 Cable Captain, 1 Remote-Einheit, Kurzanleitung NP-LAN-CAP-KIT100 1 Cable Captain Verdrahtungstester inkl. Remote Einheit #1, 1 Tone Tracer CTR50, 2 Adapterkabel RJ45-RJ11, 2 Adapterkabel RJ45-RJ12, 2 Adapterkabel RJ45-RJ45, 2 Adapterkabel RJ45-Coax F female, 2 Adapterkabel, RJ45-Coax F male, 2 Adapterkabel RJ45-Krokodilklemme, 1 Tragetasche NP-LAN-CAP-KIT300 1 Cable Captain Verdrahtungstester inkl. Remote Einheit #1, 15 Remote-Einheiten (#2-#16), 1 Tone Tracer CTR50, 2 Adapterkabel RJ45-RJ11, 2 Adapterkabel RJ45-RJ45, 2 Adapterkabel RJ45-RJ12, 2 Adapterkabel RJ45-Coax F female, 2 Adapterkabel RJ45-Coax F male, 2 Adapterkabel RJ45-Krokodilklemme, 1 Tragetasche Bitte beachten Sie, dass wir kein USB-C-Kabel zum Laden beilegen. Dies machen wir bewußt, um Ressourcen zu schonen. |
