NetPeppers SpicyONE
TIER 1 Dämpfungs-Zertifizierer
Der SpicyONE setzt neue Maßstäbe in der LWL-Messtechnik.
Zertifizieren Sie Ihre LWL-Verkabelung konform nach den Standards der ISO/IEC, DIN/EN, TIA sowie IEEE.
Als erster Zertifizierer der Welt, ist der SpicyONE komplett App-gesteuert, was eine nutzerfreundliche Bedienung auf dem neuesten Stand der Technik ermöglicht.
Modernstes System am Markt

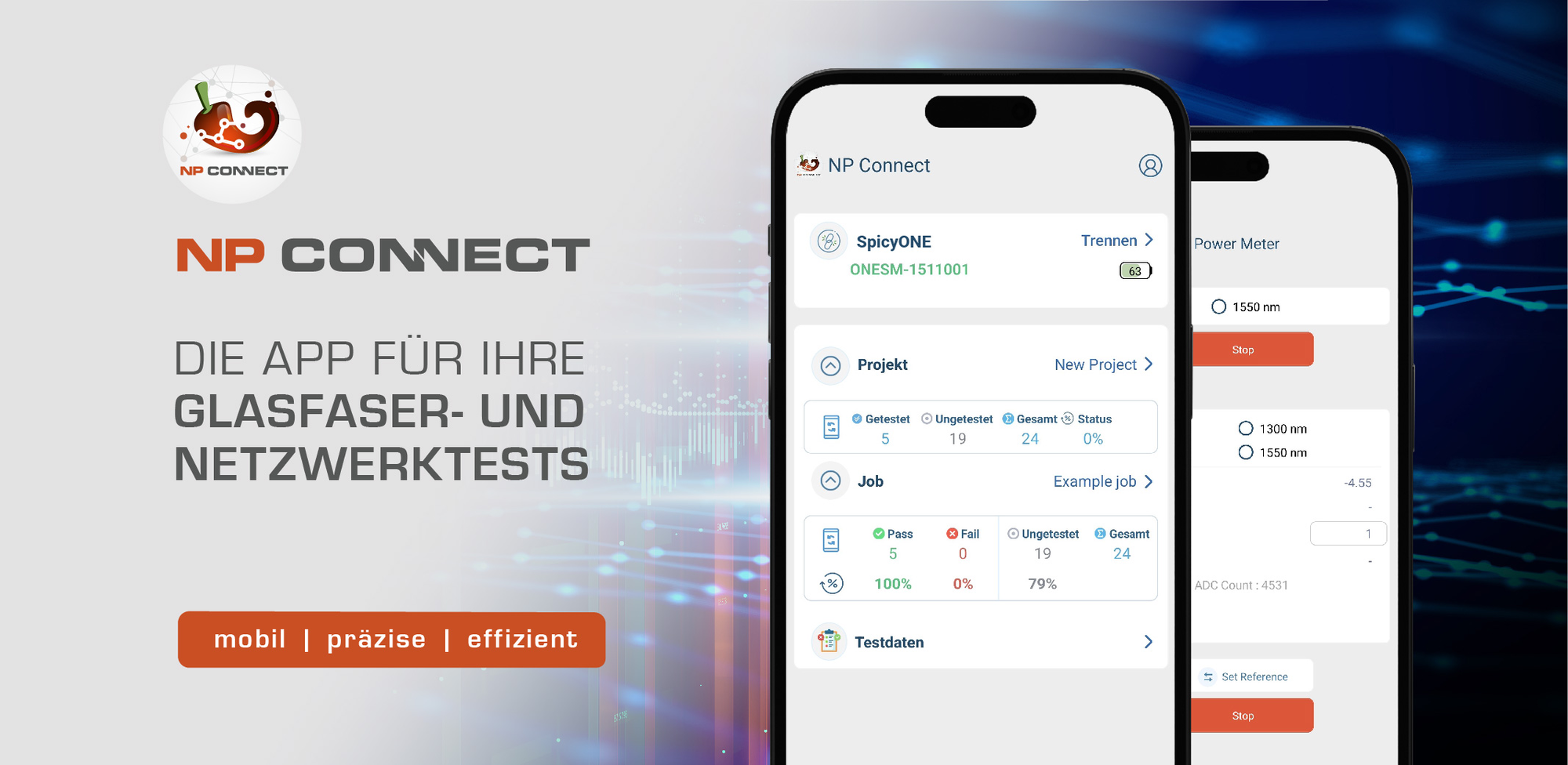

Die Steuerung erfolgt per Smartphone oder Tablet mittels NP-Connect App für Android wie iOS verfügbar.
Höchste Testklasse
Standardkonforme Dämpfungsmessung nach internationalen Industrienormen für rechtssichere Abnahmemessungen
Alles immer im Blick
Bei jeder Messung werden die gemessenen Parameter erfasst und sofort mit dem hinterlegten Grenzwert verglichen.
Features
- Singlemode & Multimode
Messen Sie Singlemode- wie Multimode-Systeme mit allen gängigen Steckverbindern wie SC, LC, ST, FC in Geradschliff, wie Schrägschliff.
- Simplex oder Duplex
Ermitteln Sie Faserlänge und Laufzeitverzögerung Ihrer Übertragungsstrecke im Simplex oder Duplex-Modus
- Standardkonform messen
Erfassen Sie Dämpfung, und Polarität nach den Standards ISO/IEC 11801/14763-3, DIN/EN 50173-1, TIA 568.3 sowie die maximalen Übertragungsgeschwindigkeiten nach IEEE 8802-3.
- Schnelle Ergebnisse
Ermitteln Sie alle Parameter im AutoTest auf bis zu zwei Fasern gleichzeitig in unter 6 Sek. (Loopback), 7 Sek. (zweiseitig, zwei Kanäle). Die Polarität wird automatisch geprüft.
- Gerätesteuerung "Over the Air"
Mittels Bluetooth werden die Handgeräte mit dem Smartphone/Tablet verbunden. Updates werden automatisch eingespielt, Testeinstellungen übertragen, Messungen in Echtzeit durchgeführt.
Hier können Sie tiefer in das Thema einsteigen:
Tier-1-Messung oder OTDR. Die richtige Methode für die Glasfaser-Abnahme
In vielen LWL-Projekten entsteht immer wieder dasselbe Problem. statt der geforderten Tier-1-Messung wird ein OTDR genutzt, was zu nicht normgerechten und schwer interpretierbaren Ergebnissen führt.
Standardkonforme Dämpfungsmessung - Warum ist das so wichtig?
Standardkonforme Dämpfungsmessungen sind entscheidend, weil sie in modernen Glasfasernetzen die Übertragungsqualität sichern und Grundlage jeder normgerechten Installation und Abnahme sind.
Speichern & Teilen der Messergebnisse
Nie zuvor war das Verwalten und Teilen Ihrer Ergebnisse so einfach. Suchen Sie aus verschiedenen Cloud-Anbietern wie Google Drive, Dropbox oder MS OneDrive den passenden aus.
Die Ergebnisse werden direkt mit der Cloud synchronisiert. Der Verlust der Testdaten wird so unmöglich gemacht. Teilen Sie die Messdaten oder PDF-Berichte direkt per Mail, Messenger-Diensten etc. Der Konnektivität sind keine Grenzen gesetzt!
Benutzerverwaltung & Rechtevergabe
Das ausgeklügelte, Cloud-basierte System der NP-Connect App ermöglicht es, Nutzern wie Projektleitern, Installateuren oder Auftraggebern eigene Rechte zu vergeben. So hat der Projektleiter alles im Blick und definiert die Messeinstellungen.
Der Installateur übernimmt diese und führt die Messungen durch.
Technische Daten
| Optischer Pegelmesser | Multimode | Singlemode |
|---|---|---|
| Dämpfung Dynamischer Bereich (zweiseitige Messung | 10 dB | 15 dB |
| Dynamischer Bereich | 850 nm: 0 bis -10 dBm, 1300 nm: 0 bis -30 dBm | 1310 nm: 0 bis -30 dBm, 1550 nm: 0 bis -30 dBm |
| Optische Anschlüsse Empfänger | Austauschbare FC-, SC-, ST- und LC-Adapter | Austauschbare FC-, SC-, ST- und LC-Adapter |
| Messkonfigurationen | Schleife, zweiseitig unidirektional, zweiseitig bidirektional, Einzelfaser | Schleife, zweiseitig unidirektional, zweiseitig bidirektional, Einzelfaser |
| Auto Test-Geschwindigkeit | Schleifen-Modus: 6 Sekunden, Zweiseitiger Modus: 7 Sekunden | Schleifen-Modus: 6 Sekunden, Zweiseitiger Modus: 7 Sekunden |
| Auflösung | 0.01 dB | 0.01 dB |
| Genauigkeit Einfügedämpfung | ≤ 0,2 dB | ≤ 0,2 dB |
| Fehler Wiederholbarkeit | ≤ 0,05 dB | ≤ 0,05 dB |
| Max. Längenmessung | 2 km | 20 km |
| Genauigkeit Längenmessung | ± (1 m + 1 % der Länge) | ± (1 m + 1 % der Länge) |
| Kalibrierintervall | 1 Jahr | 1 Jahr |
| Unterstützte Schliffart | UPC und APC | UPC und APC |
| Lichtquelle | Multimode | Singlemode |
|---|---|---|
| Lichtquelle | LED, EF-konform | Laser |
| Wellenlängen | 850 ± 20, 1300 ± 20 nm | 1310 ± 20, 1550 ± 20 nm |
| RMS Spektralbreite | 35 nm | 5 nm |
| Ausgangsleistung |
850 nm: 10 μW bis 20 μW 1300 nm: 10 μW bis 20 μW |
1310 nm: < 1mW 1550 nm: < 1mW |
| Stabilität | ± 0.02dB/15 min, ± 0.05dB/2 Std | ± 0.02dB/15 min, ± 0.05dB/2 Std |
| Optische Anschlüsse (Sender) | Austauschbarer SC-Adapter | Austauschbarer SC-Adapter |
| Unterstützte Schliffart | UPC (geradschliff) | UPC (geradschliff) |
| Laserklasse | Klasse 1M | Klasse 1M |
| Sichtbare Laserlichtquelle (VFL) | |
|---|---|
| VFL-Lichtquelle | 650 nm Laser |
| Ausgangsleistung | < 1 mW |
| Betriebsmodus | 1,5 Hz blinkend |
| Optischer Anschluss | 2,5 mm Universalbuchse (ST/FC/SC/E2000), 1,25 mm (LC) per Adapterkabel |
| Laserklasse | Klasse 2 |
| Technische Daten | Allgemein |
|---|---|
| Betriebstemperatur | 0 °C bis 45 °C |
| Lagertemperatur | -30 °C bis 60 °C |
| Relative Luftfeuchtigkeit bei Betrieb |
0 % bis 90 % RL bei 0 °C bis 35 °C (ohne Kondensation): 0 % bis 70 % RL bei 35 °C bis 45 °C |
| Vibrationsresistenz | Zufällig, 2g, 5-500 Hz |
| Schockresistenz | Falltest aus 2 m Höhe |
| Sicherheit | IEC 61010-1 3. Ausgabe |
| Max. Betriebshöhe | 4.000 m |
| EMC | EN 61326-1 |
| Maße (L x B x H) | 177 x 92 x 42 mm |
| Gewicht | 350 g |
| Akku | Li-Ion, 3,7V / 2600 mAh |
| Akkulaufzeit | 40 Std. typisch |
| Ladezeit bis 100% | 2 Stunden |
| Ladeport | 5V/ 1A, USB-C |
| Android Version App | Android 11 oder höher |
| iOS Version App | iOS 13 oder höher |
| Konnektivität | Bluetooth v. 4.2 oder höher |
| Konfiguration | SpicyONE QUAD | SpicyONE SM | SpicyONE MM |
|---|---|---|---|
| Anwendung | Multimode & Singlemode | Singlemode | Multimode |
| Unterstützte Wellenlängen | 850, 1300, 1310, 1550 nm | 1310, 1550 nm | 850, 1300 nm |
| Lieferumfang |
2 x SpicyONE MM Handgeräte 2 x SpicyONE SM Handgeräte 4 x TX Adapter SC 4 x RX Adapter LC, SC, FC, ST 2 x I-Boxx72 Sortimo-Transportkoffer mit Schaumstoffeinlage 1 x Kurzanleitung |
2 x SpicyONE SM Handgeräte 2 x TX Adapter SC 2 x RX Adapter LC, SC, FC, ST 1 x I-Boxx72 Sortimo-Transportkoffer mit Schaumstoffeinlage 1 x Kurzanleitung |
2 x SpicyONE MM Handgeräte 2 x TX Adapter SC 2 x RX Adapter LC, SC, FC, ST 1 x I-Boxx72 Sortimo-Transportkoffer mit Schaumstoffeinlage 1 x Kurzanleitung |
| Bestell-Nr. | NP-FIBER-SPI1QUADKIT | NP-FIBER-SPI1SMKIT | NP-FIBER-SPI1MMKIT |
